CGH

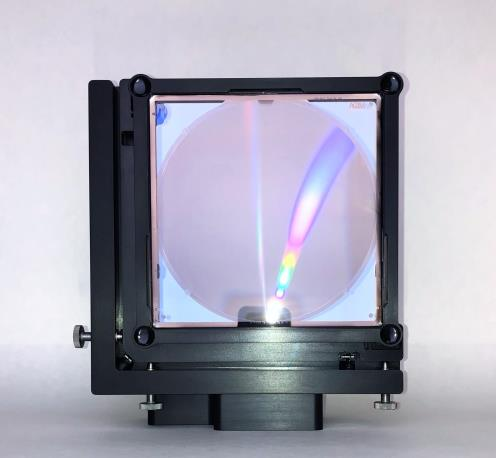

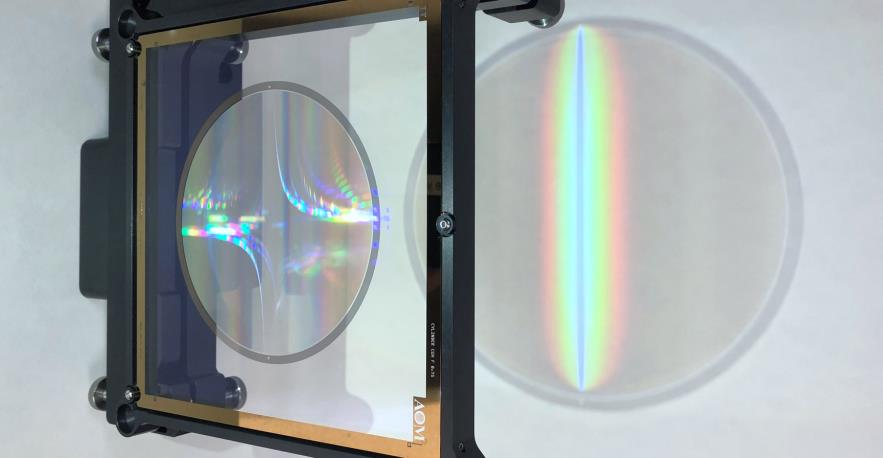

AOM柱面计算全息(CGH)可实现对柱面光学器件的干涉测量。凸面和凹面柱面光学器件的表面形状误差可以使用CGH在全孔径范围内进行测量。柱面曲率半径也可以使用装配有导轨的干涉仪平台进行测量。AOM标准柱面CGH包括带有柱面零补偿图案、逆反射CGH对准图案、背面镀减反膜的熔融石英基板，以及带有1/4英寸不锈钢球的框架，用于安装在AOM FP3型调整架上.。
产品优势
数十年经验铸就
AOM（亚利桑那光学测量公司）由赵春雨博士和 Jim Burge博士于 2009 年创立，以将他们自 1997 年以来 在亚利桑那大学为大型望远镜项目开发的测量解决 方案商业化。 如今，AOM 能够提供一系列定制产品和服务，用于测量复杂的光学表面和各种尺寸的系统，从柱面和非球面到自由曲面和多元件系统。
创新记录
AOM 为独一无二的世界级光学系统提供值得信赖的测量系统，例如：
■ CGH 测量 NASA詹姆斯·韦伯太空望远镜的主镜
■ 鲁宾天文台 (LSST)世界上最大透镜的表面测量、对准和最终验证的CGH
■ Daniel K. Inouye 太阳望远镜 (DKIST)的 4 m 离轴主镜
■ 三十米望远镜 (TMT)测试台的 CGH ，用于测量 492 个 1.6 米直径的每一个主镜子镜，具有 82 个独特的非球面面形
原型到生产
AOM 注重效率，开发并提供基于 CGH 的解决方案，以满足客 户在整个产品生命周期的测量需求。为此，AOM 强调原型制 作的快速周转（短至两周！）和简化的对准技术，以便在大批 量生产期间轻松进行测量系统设置。
产品参数
柱面CGH规格‑ 3英寸
| 零件号 | C3XXXS（XXX 表示 f /#） |
| 标准 f/# | 0.7, 0.9, 1.0, 1.5, 2.0, 3.0, 4.0, 5.0, 6.0 |
| 后焦距 (BFD) | 29.4 - 358.7 毫⽶* |
| 零补偿图案尺寸 | 60毫米（方形） |
| CGH对准图案尺寸 | 67.2毫米（方形） |
| 输入光束 | 平行光 |
| 参考光 | 平面镜头(TF) |
| 工作波长 | 632.8纳米 |
| CGH类型 | 二元相位型（蚀刻玻璃） |
| 基板尺寸 | 3” x 3” x 0.25” |
| 测量精度 | < 15 nm RMS (未校准) < 6 nm RMS (已校准) |
| CGH倾角（相对于干涉仪） | 关于X的‑ 1°（+Y朝向干涉仪） |
| 柱面倾角（相对于CGH） | 绕Y轴1°（+X朝向CGH） |
| 机械框架 | 带1/4英寸安装球的C3* |
| 调整架兼容性** | AOM FP3 调整架 |
柱面测试覆盖率

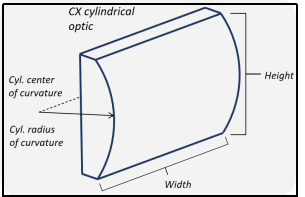

待测柱面光学器件的尺寸和曲率半径决定了要应用的最佳f/#柱面CGH。应选择CGH f/#以优化表面和测试光束的覆盖范围。
下面的图表显示每个3英寸柱面CGH对不同的曲率半径在曲率方向上的覆盖范围。
*有关详细尺寸和接口信息，请参阅我们网站上的客户图纸
C3XXXS.PDF和C3XXXS.STEP。
**AOMC6AC3适配器支持使用AOM FP6调整架和 DI-6025。
请参阅AOM交互式柱面CGH计算器，以对给定的柱面光学参数 来选择合适的CGH。
